山西海灣GST-LD-8306輸入模塊

簡要描述：

GST-LD-8306型輸入模塊用于配接各種類型的防盜探測器，可為防盜探測器提供DC12V/100mA電源，與感煙、感溫等火災探測器共同組成防火、防盜綜合報警系統。輸入模塊設有信號輸入端，用于和防盜探測器的開關量無源輸出觸點連接，可將防盜探測器的動作信息傳回火災報警控制器。輸入方式可設為常開檢線、常閉檢線?？紤]到防盜探測器功耗較高，在實際使用時，輸入模塊除與火災報警控制器的信號二總線連接外，另需接二根DC24V電源線。

更新時間：2023-01-29 17:22:54
訪問量：35341

產品咨詢聯系我們

山西產品展示

/ Products Classification 點擊展開+

山西火災自動報警系統

山西氣體滅火系統

山西電氣火災監控系統

山西消防電源監控系統

山西防火門監控系統

山西應急照明疏散系統

山西極早期空氣采樣系統

山西消防余壓監控系統

山西可燃?xì)怏w監控系統

山西智慧消防物聯網系統

山西聯網及通訊接口

山西海灣消防技術視頻

圖探系統

詳細介紹

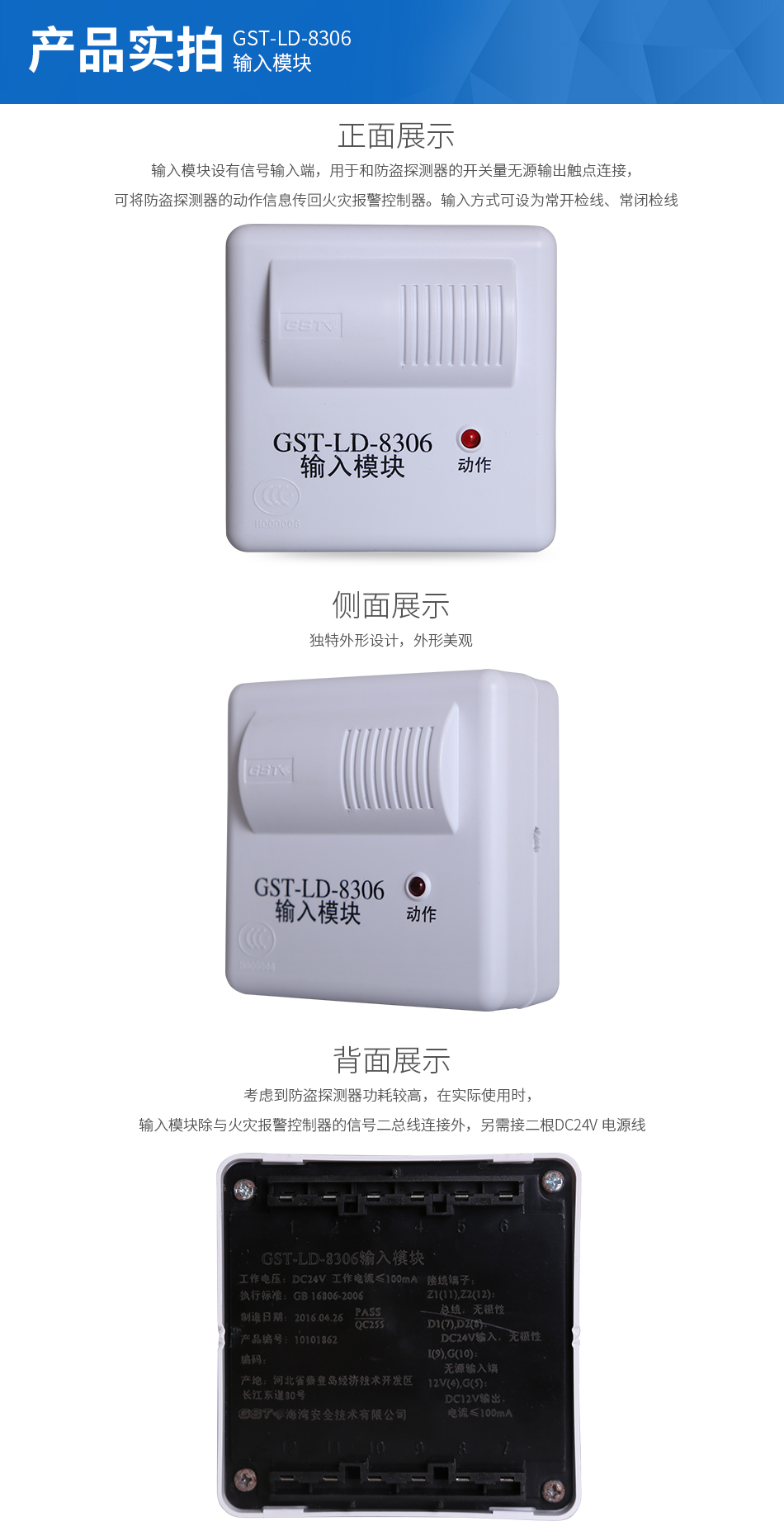

GST-LD-8306輸入模塊實拍圖

一、GST-LD-8306輸入模塊概述：

　　GST-LD-8306型輸入模塊用于配接各種類型的防盜探測器，可為防盜探測器提供DC12V/100mA電源，與感煙、感溫等火災探測器共同組成防火、防盜綜合報警系統。輸入模塊設有信號輸入端，用于和防盜探測器的開關量無源輸出觸點連接，可將防盜探測器的動作信息傳回山西火災報警控制器。輸入方式可設為常開檢線、常閉檢線?？紤]到防盜探測器功耗較高，在實際使用時，輸入模塊除與山西火災報警控制器的信號二總線連接外，另需接二根DC24V電源線。

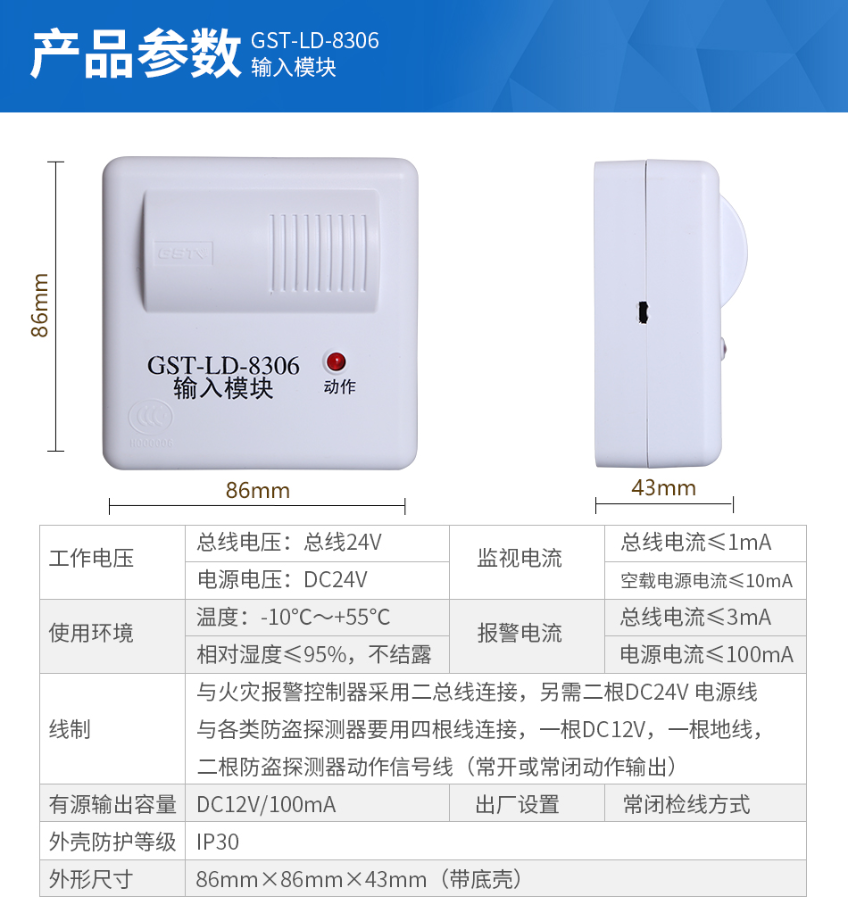

二、GST-LD-8306輸入模塊技術參數：

　　（1）工作電壓：　　總線電壓：總線24V　　電源電壓：DC24V

　?。?）監視電流：　　總線電流≤1mA　　空載電源電流≤10mA

　?。?）動作電流：　　總線電流≤3mA　　電源電流≤100mA

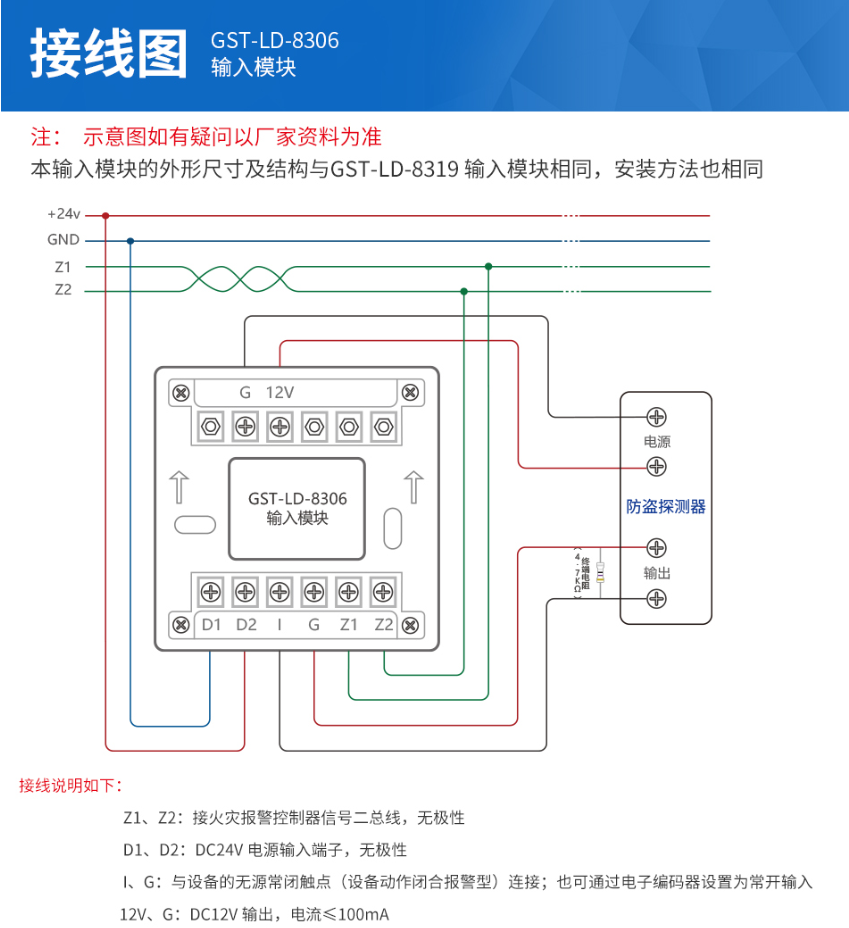

　?。?）線制：與山西火災報警控制器采用二總線連接，另需二根DC24V電源線，與各類防盜探測器要用四根線連接，一根DC12V，一根地線，二根防盜探測器動作信號線（常開或常閉動作輸出）

　?。?）有源輸出容量：DC12V/100mA

　　（6）出廠設置：常閉檢線方式

　?。?）使用環境：溫度：-10℃～+55℃相對濕度≤95%，不結露

　?。?）外殼防護等級：IP30

　　（9）外形尺寸：86mm×86mm×43mm（帶底殼）
